產品型號：LFJYM-221-TY-148-Ⅲ

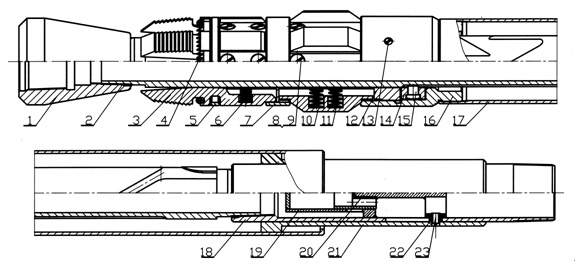

一、產品的結構：
上接頭、“O”型圈、卡爪、卡爪彈簧、扶正塊彈簧、卡瓦座、滑道、滑動銷釘、連接銷釘、**管、單流閥、鎖釘、防脫銷釘?shù)冉M成。
二、工作原理：
螺桿泵井防噴作業機械式油管錨用于螺桿泵井錨定管柱同時不壓井，錨定部分是軌道機械式，上提后下放錨定，上提解錨，該工具增加了聯動裝置，可以帶動單流閥跟著扶正體及卡瓦運動。卡瓦處于錨定狀態時，單流閥打開錨的**通道，進行正常生產。卡瓦處于自由狀態時，單流閥關閉錨的**通道，實現螺桿泵在起下施工過程中防止油管噴的作用。
三、優點：
1、卡瓦材質采用20CrMnTi、滲碳等工藝過程，錨定可靠。
2、加工質精良，錨可以重復使用多次，節約成本。
3、安裝單流閥,既起到了防噴的作用,又節省了油管灌水的工序。
4、該工具采用提掛式，可以反復*作多次，堅固耐用。
四、下井注意事項：
1、輕拿、輕放，不要猛摔、不要猛砸。
2、下井時絲扣完好無損，防止工具和油管扣不嚴漏失。
3、下管柱時，中途上提高度應小于防座距400mm（導吊卡時上提）。起管柱時中途不放高度應小于防座距。
4、座封時管柱不要全速下放，防止卡爪蹾折。
五、主要技術參數：
1、總長度： 1350mm。
2、鋼體外徑：148mm。
3、防座距：400mm。
4、適應套管內徑：159~166mm。
六、安裝方法：
連接在螺桿泵管下，母扣朝上公扣朝下，下端接尾管。
 |
 |
 |
